AVLIFE NESC - Dicas operacionais para usuários do produto
O NESC é o sistema de vídeo por IP profissional da AVLIFE.
NESC permite fazer a distribuição de sinais de vídeo (full HD) e áudio em rede IP, de maneira matriciada, tendo vários módulos transmissores (encoders) e vários receptores (decoders) num mesmo sistema.
O limite num mesmo sistema é de 762 endpoints, considerando transmissores e receptores e todos eles podem ser alimentados via POE.
NESC tem ótima qualidade de imagem.
Os módulos encoder (transmissores) possuem entrada de áudio analógica, que permite enviar este áudio no lugar do áudio presente na conexão de entrada HDMI.
Os módulos DECODER possuem extrator de áudio analógico stereo.
Utilizando a controladora NESC no sistema, um acessório opcional, a seleção de imagens fica facilitada, pois temos preview das fontes de sinal aparecendo na tela do computador e podemos fazer a seleção de imagem nos receptores fazendo drag and drop, ou seja, clicando com o mouse sobre o ícone de um transmissor e arrastando aquele ícone até o receptor onde gostaríamos que aquela imagem fosse apresentada:
A controladora NESC também permite usar os módulos receptores atrás de tvs ou monitores de vídeo profissionais, de maneira a gerenciar vídeo wall.
Usando uma única controladora, até 9 video walls independentes podem ser criados, com até 8 configurações (cenas) para cada um deles. Cada vídeo wall pode ser montado com configuração de até 9x9 telas.
NESC em modo videowall faz a seleção imediata de imagem nos receptores, sem espaço com tela negra e sem imagem congelada.
O sistema NESC é gerenciado via GUI, ou seja, via interface gráfica do usuário. Isso significa que para ter acesso às funções, você precisa deixar as unidades NESC ENCODER e DECODER na mesma rede, deixando o seu computador também na mesma árvore de rede do NESC. Em seguida, é só digitar o endereço IP de um dos produtos para abrir a tela inicial da GUI. Em seguida, basta utilizar login e senha para entrar. O Login e Senha originais são admin admin.
O NESC possui input de áudio no encoder e saída de extração de áudio no DECODER. Você pode usar estes terminais de áudio sem a necessidade de ter algum dispositivo conectado às portas HDMI do encoder e do decoder, fazendo assim com que o NESC possa operar, por exemplo, como um extensor de áudio.
NESC pode ser facilmente controlado externamente via RS232. Tendo uma controladora no sistema, podemos também enviar o controle via rede.
A partir da versão de firmware 2.0, as unidades NESC RX permitem que o usuário troque a imagem de fundo, ou seja, pode escolher a imagem que será mostrada, sempre que o NESC DECODER estiver sem receber sinal de algum transmissor. Esta troca deve ser feita em cada unidade RX separadamente, o que dá ao usuário inclusive a chance de utilizar imagens diferentes em cada RX.

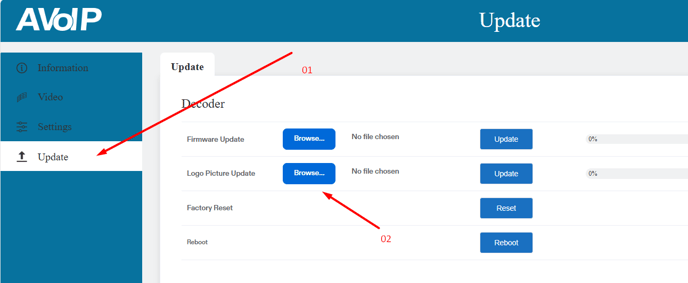

Para fazer a troca de imagem, entre no menu de configuração de cada unidade RX e faça o upload da imagem desejada:
ATENÇÃO, o NESC trabalha enviando sinais de video e audio por MULTICAST na rede. Então:
- É importante ter multicast habilitado na VLAN do sistema NESC, ajustado em VERSÃO 2 (MULTICAST V2). Ative IGMP SNOOPING também nas portas de rede onde o sistema NESC está instalado.
- Switches gigabit são mandatórios e nós recomendamos usar switches TPLINK LAYER2+ com fornecimento POE nas portas.
- VLAN separada exclusiva para uso de NESC ENCODERS, DECODERS e CONTROLADORA, com a função IGMP ativada nesta VLAN.
- Ajuste as portas VLAN do NESC como UNTAGGED e marque estas mesmas portas no PVID desta VLAN.
- Deixe a função EEE (energy saving) sempre DESATIVADA nos switches de rede onde as unidades NESC estejam diretamente conectadas.
