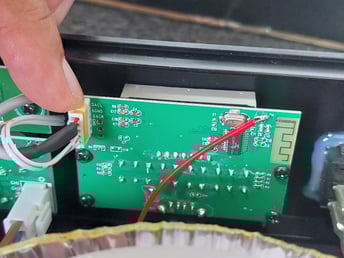

AML 120 e AML 240 - CONEXÕES CORRETAS COM CAIXAS DE SOM

Estes dois modelos de amplificador são idênticos em recursos, exceto pela potência total que cada um entrega.

O AML 120 entrega um máximo de 120 watts.

O AML 240 entrega um máximo de 240w.

Deve-se ter bastante cuidado com as conexões de fios paralelos entre os amplificadores e caixas de som.

Se você pretende conectar caixas de som em Baixa Impedância, não permita que a impedância de saída seja menor do que 4 oHms. Veja no painel traseiro do equipamento que a porta de saída de baixa impedância trabalha com um mínimo de 4 oHms, com um máximo recomendado de 16 oHms.

Então poderíamos, por exemplo, ligar uma única caixa de som de som de 8oHms nesta saída, tendo esta caixa uma potência de no máximo 120 watts, caso o amplificador em uso fosse o AML 120.

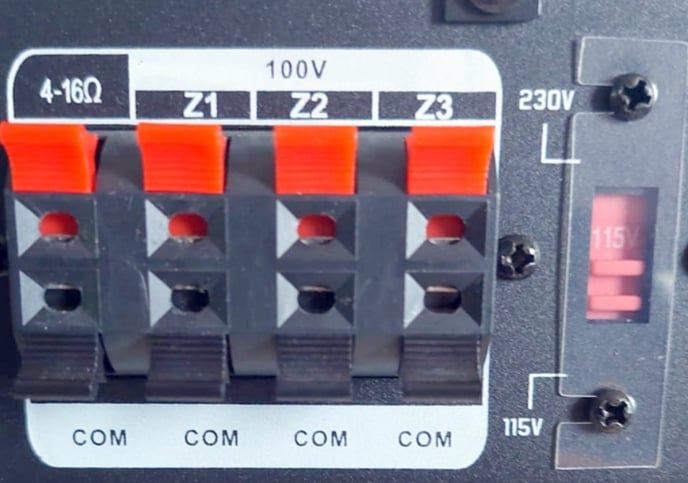

No caso de conexão de alta impedância, estes amplificadores possuem saídas dedicas de 100volts no painel traseiro:

Estas saídas estão marcadas como Z1, Z2 e Z3. A ideia aqui é conectar estas saídas à caixas de som que também estejam preparadas para operar em linha de 100 volts, ou seja, caixas de som que tenham transformador de linha de alta impedância, pronto para operar em linha de 100 volts.

Temos Z1 , Z2 e Z3, porque são 3 saídas de áudio. As 3 saídas enviam exatamente o mesmo sinal de áudio que estiver sendo tocado pela parte de mixer destes amplificadores. Mas como temos potenciômetros frontais dedicados para as 3 zonas, isso permite controlar o volume de som de maneira independente para cada um destes circuitos.

O cuidado maior aqui é não permitir que a SOMA DE POTÊNCIA de todas as caixas de som conectadas às 3 saídas de áudio ultrapassem, quando somadas, a potência máxima permitida do amplificador. Então, no caso de um AML 240, ele ofertar no máximo 240w. O que significa que podemos, por exemplo, ligar uma caixa de som de 40 w na zona 1, outra caixa de som de 100 w na saída Z2 e por fim 4 caixas de som de 25w cada na saída Z3.

NÃO UTILIZE ao mesmo tempo as saídas de alta e baixa impedância !

Sobre o tipo de entrada de mic nos amps WORKPRO AML 120/240

As entradas de MICROFONE dos amplificadores WORKPRO AML 120/240 são do tipo P10 UNBAL (TS).

IMPEDÂNCIA DE SAÍDA DO AMPLIFICADOR PA 4500L

 A impedância de cada saída é de 20 oHm.

WORKPRO AML 60 e AML 240 consumo

• O amplificador WORKPRO AML 240 tem consumo de energia na casa de 300 watts.
• No caso do AML 60, quando usamos a fonte externa (AC-DC), a corrente é de 6A com fonte de 12 volts e 3A usando fonte de 24V.



AML 60 USB MKII - como proceder em caso de overload de entrada de áudio

Veja como proceder, caso o amplificador AML 60 USB MKII entre em proteção por sobrecarga de sinal de áudio nas entradas, algo que pode acontecer eventualmente.

Caso isso ocorra com frequência, o ideal seria você reduzir o volume na entrada de áudio e também o volume master.

Mas se você precisar manter os volumes nos patamares atuais, poderá resolver a questão fazendo uma pequena alteração na placa mãe do amplificador.

1. Primeiro, desligue o amplificador da alimentação de energia.
2. Depois, remova os parafusos laterais e traseiros que prendem a tampa de proteção superior.

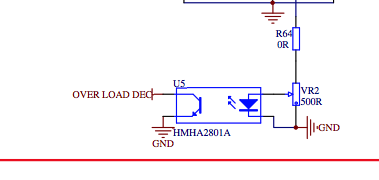

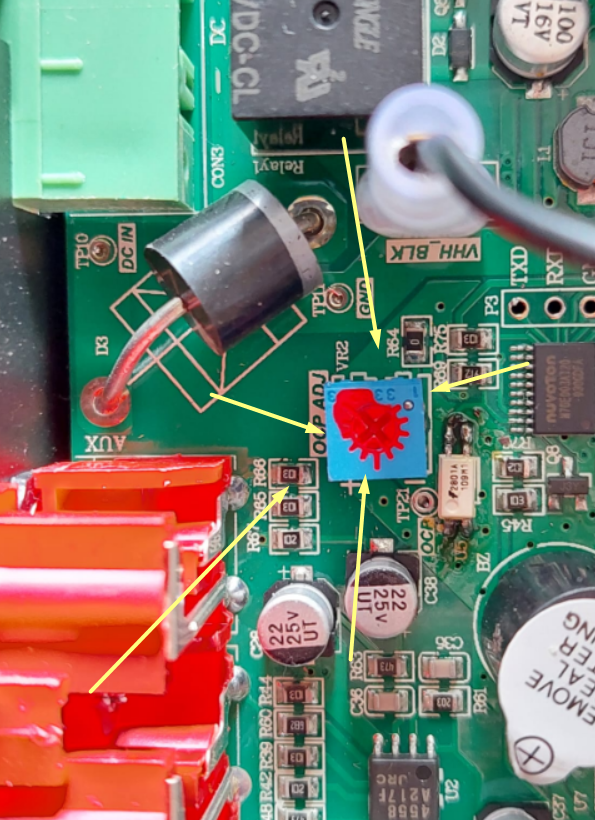

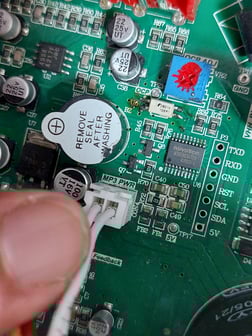

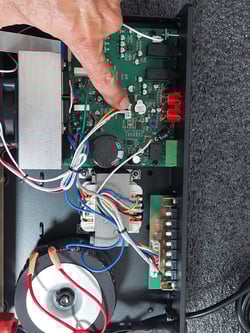

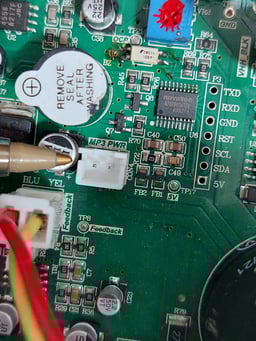

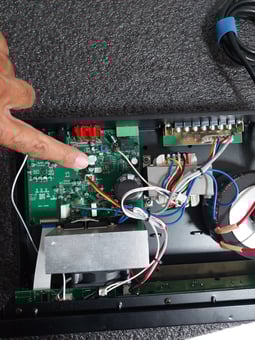

3. Em seguida, localize o trimpot marcado como VR2:



4. Gentil e lentamente, use uma chave phillips e gire o trimpot totalmente no sentido horário, até que a rotação seja bloqueada. Não force o trimpot.
5. Em seguida, volte um pouco a posição do trimpot no sentido anti-horário.
6. Feche a tampa com os parafusos .
7. Ligue novamente o amplificador e faça testes.
