# WORKPRO - NEO 5 IP dicas técnicas
## WORKPRO - NEO 5 IP dicas técnicas
### Qual a forma correta de ligar os cabos paralelos a uma NEO 5 IP?

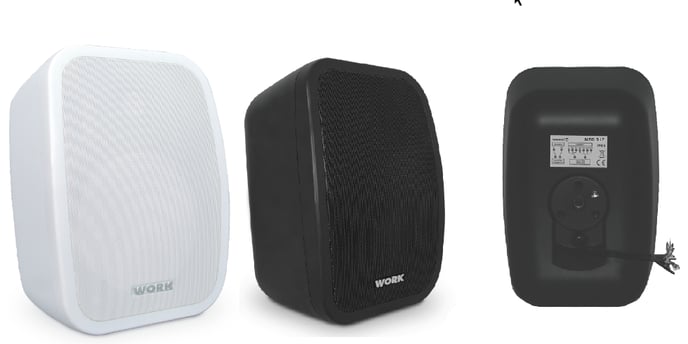

A caixa de som NEO 5IP é protegida contra intempéries. Por ter o painel traseiro selado, há um **rabicho com fios soltos** que permite conexão com cabos paralelos.

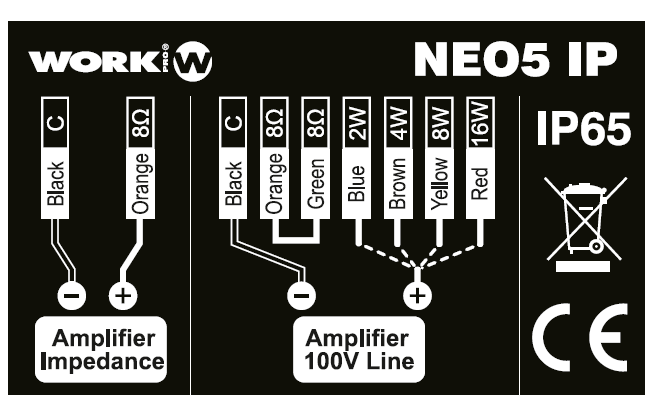

A forma correta de selecionar e conectar estes fios soltos depende da impedância da linha e também da potência desejada para cada caixa de som. Veja a imagem abaixo para orientação. Esta imagem aparece também no painel traseiro da NEO 5IP:
**CONEXÃO DE BAIXA IMPEDÂNCIA:** Caso esteja utilizando um amplificador de baixa impedância (**4 ou 8 Ohms** por exemplo), deve-se **usar os fios PRETO e LARANJA**. Nesta situação, o **fio preto conecta-se ao terminal negativo do amplificador, enquanto o laranja ao terminal positivo,** como ilustrado na imagem acima.
\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*
**CONEXÃO EM ALTA IMPEDÂNCIA:** Caso o amplificador possua uma saída de alta impedância, seja de **100 volts ou de 70 volts,** a forma de conexão é distinta e requer atenção especial.
Como ilustrado na imagem acima, **para a conexão em linha de 100 ou 70 volts, é necessário realizar um jumper (conexão) entre os fios LARANJA e VERDE**, sendo este procedimento essencial para a conexão de alta impedância. **Posteriormente, conforme a potência desejada para cada alto-falante individualmente, procede-se à seleção dos fios apropriados para a conexão com o terminal positivo do amplificador** em linha de alta impedância. Veja:
- **Pólo (+) do amp conectado ao fio AZUL da NEO 5: entregará 2 watts em linha de 100v / 1w em linha 70v**
- **Pólo (+) do amp conectado ao fio MARROM: entregará 4 watts em linha de 100v / 2 watts em linha 70v**
- **Pólo (+) do amp conectado ao fio AMARELO: entregará 8 watts em linha de 100v / 4 watts em linha 70v**
- **Pólo (+) do amp conectado ao fio VERMELHO: entregará 16 watts em linha de 100v / 8 watts em linha 70v**
Atente que **o fio PRETO deve ser sempre conectado ao terminal negativo do amplificador, em qualquer situação, independentemente da configuração.**
***Após selecionar o tipo correto de conexão e definir quais fios serão utilizados, isole cuidadosamente os fios que não serão empregados para evitar curtos-circuitos.***
***Antes de ligar o amplificador e produzir som, assegure-se de que as conexões estejam corretas! Isso é crucial se o amplificador for de alta impedância, com linhas de 70 ou 100V, pois se a NEO 5 estiver configurada para baixa impedância (8 ohms), o alto-falante pode sofrer danos graves.***
Procure utilizar plugues terminais de derivação nas conexões com caixas de som. Veja estes links:
[**Plugues de derivação**](https://discabos.com.br/blog/artigos/conector-de-derivacao-para-que-serve-e-como-usar/)
[**Melhores práticas na instalação**](https://suporte.discabos.com.br/pt-br/faq/boas-pr%C3%A1ticas-para-instala%C3%A7%C3%B5es-de-sistemas-de-%C3%A1udio?hsLang=pt-br)
